उत्पाद विवरण:
|
|
| उत्पत्ति के प्लेस: | शेनझेन, चीन |
|---|---|
| ब्रांड नाम: | Kutede |
| प्रमाणन: | ISO |
| मॉडल संख्या: | सीएचटी-सीवीपी-600एलडी |
|
भुगतान & नौवहन नियमों:
|
|
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | कार्टन/बुना बैग/लकड़ी का केस/फूस |
| प्रसव के समय: | जमा प्राप्त होने के बाद 15-25 कार्य दिवस (मात्रा के अनुसार वास्तविक स्थिति) |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 500 सेट |
|
विस्तार जानकारी |
|||
| मुख्य सामग्री: | मोटी शीट धातु + एल्युमीनियम प्रोफाइल फ्रेम, टाइटेनियम स्टील पुश ब्लेड, एंटी-स्टैटिक पीयू कन्वेयर बेल | एंटी-स्टैटिक बेल्ट: | ईएसडी एंटी-स्टैटिक कन्वेयर बेल्ट, सतह प्रतिरोध 10^6~10^9Ω | अनुकूलन |
|---|---|---|---|
| लागू पीसीबी मोटाई: | 0.6मिमी-4.0मिमी | अनुकूलन | कार्य करने का तरीका: | स्ट्रेट-थ्रू / फॉल प्लेट डुअल मोड | अनुकूलन |
| संचार प्रोटोकॉल: | मानक एसएमईएमए सिग्नल | अनुकूलन | बिजली की आपूर्ति: | 220V एसी सिंगल फेज़ | अनुकूलन |
| पीसीबी आकार सीमा: | 80×50 ~ 510×460मिमी | अनुकूलन | ||
| प्रमुखता देना: | एसएमईएमए सिग्नल पीसीबी लोडर अनलोडर,0.6-4.0 मिमी नंगे बोर्ड डिस्टैकर,ईएसडी बेल्ट 10^6-10^9 ओम सुरक्षा |
||
उत्पाद विवरण

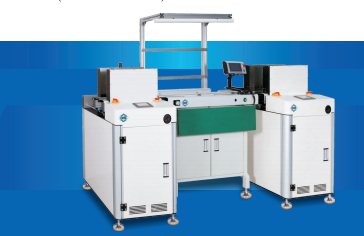

यह CHT-CVP-600LD स्वचालित ड्रॉप टाइप बेयर बोर्ड लोडर और अनलोडर, जिसे पीसीबी डेस्टैकर के रूप में भी जाना जाता है, एसएमटी उत्पादन लाइन के साथ मेल खाने वाला एक आवश्यक स्वचालन उपकरण है। यह कच्चे बेयर पीसीबी बोर्डों की स्वचालित लोडिंग और प्राप्ति का एहसास करता है, जो मैन्युअल बोर्ड फीडिंग और संग्रह को बहुत अधिक बदल देता है, श्रम लागत और पीसीबी खरोंच संदूषण जोखिम को कम करता है।
मशीन फुजी ब्रांड बटन ऑपरेशन पैनल के साथ पीएलसी स्वचालित नियंत्रण प्रणाली को अपनाती है, सरल संचालन और स्थिर कार्यक्रम तर्क। मुख्य निकाय मोटे शीट धातु फ्रेम संरचना, ठोस और टिकाऊ, अच्छा सदमे प्रतिरोध, निरंतर 24 घंटे कार्यशाला चलाने के तहत लंबे समय तक सेवा जीवन का उपयोग करता है। दो वैकल्पिक कार्य मोड: स्ट्रेट-थ्रू मोड और फॉल प्लेट मोड, उपयोगकर्ता विभिन्न उत्पादन प्रौद्योगिकियों और पीसीबी प्रकारों के अनुसार स्वतंत्र रूप से स्विच कर सकते हैं।
बोर्ड पुशिंग ब्लेड टाइटेनियम स्टील सामग्री से बना है, जिसमें मजबूत लोच है, विकृत करना आसान नहीं है, जो स्टैक्ड बेयर बोर्डों को तांबे के पन्नी और पीसीबी की सतह को नुकसान पहुंचाए बिना धीरे से अलग कर सकता है। यह मानक SMEMA सिग्नल संचार का समर्थन करता है, स्क्रीन प्रिंटर, SMT माउंटर, AOI निरीक्षण मशीन और अन्य अपस्ट्रीम और डाउनस्ट्रीम SMT उपकरणों के साथ निर्बाध रूप से जुड़ सकता है, जिससे पूरी उत्पादन लाइन का पूरी तरह से स्वचालित लिंकेज महसूस होता है।
मशीन एंटी-स्टैटिक कन्वेयर बेल्ट से लैस है, जो पीसीबी ट्रांसमिशन के दौरान उत्पन्न स्थैतिक बिजली को प्रभावी ढंग से दूर करती है, सर्किट बोर्डों को इलेक्ट्रोस्टैटिक क्षति से बचाती है, संवेदनशील इलेक्ट्रॉनिक बेयर बोर्ड प्रसंस्करण के लिए उपयुक्त है।
यह उपभोक्ता इलेक्ट्रॉनिक्स, ऑटोमोटिव इलेक्ट्रॉनिक्स, संचार मॉड्यूल, बिजली आपूर्ति बोर्ड एसएमटी असेंबली कार्यशाला में पीसीबी बेयर बोर्ड लोडिंग और संग्रह में व्यापक रूप से उपयोग किया जाता है। मशीन के आकार, एंटी-स्टैटिक ग्रेड, सेंसर कॉन्फ़िगरेशन, सुरक्षा सुरक्षा संरचना, कन्वेयर लंबाई और फ़ंक्शन अपग्रेड पर अनुकूलित संशोधन का समर्थन करता है।
लोडर और अनलोडर इकाइयां आपके पीसीबी आकार सीमा, पत्रिका विनिर्देश और SMEMA कनेक्शन बिंदु से मेल खाती हैं, और हम आसन्न एसएमटी मशीनों के साथ डॉकिंग ऊंचाई और सिग्नल इंटरफ़ेस दिखाने वाला एक मुफ्त ड्राइंग प्रदान करते हैं। इकाइयां इकट्ठी आती हैं और बिजली और SMEMA केबल को जोड़कर चालू की जाती हैं।
इन्वर्टर नियंत्रण के साथ एक गियर मोटर कन्वेयर 0.6 से 4.0 मिमी बोर्डों के चर गति कन्वेयर हस्तांतरण प्रदान करता है, जिसमें पत्रिका के वजन के लिए ड्राइव मोटर शक्ति निर्धारित की जाती है। फॉल प्लेट और स्ट्रेट-थ्रू मोड लाइन के साथ सिंक्रनाइज़ बीट मोड कन्वेयर चक्र के रूप में चलते हैं।
इकाई संचालन कम शोर कन्वेयर ग्रेड है, जिसमें ऊर्जा कुशल मोटर शिफ्ट में कम बिजली की खपत देती है। आसान रखरखाव कन्वेयर डिजाइन बेल्ट तनाव समायोजन, त्वरित बेल्ट प्रतिस्थापन और बेल्ट, सेंसर और पुशर ब्लेड के लिए स्पेयर पार्ट्स की उपलब्धता को कवर करता है।
मशीन एक आईएसओ गुणवत्ता प्रणाली के तहत एक मानक SMEMA सिग्नल इंटरफ़ेस के साथ निर्मित होती है, और ऑडिट और निकासी के लिए विद्युत घोषणाएं प्लस ईएसडी बेल्ट डेटा प्रदान किए जाते हैं। 12 महीने की वारंटी फ्रेम, ड्राइव, सेंसर और नियंत्रण बोर्ड को कवर करती है।
न्यूनतम आदेश 1 सेट, एक सेट अनुकूलन और OEM कन्वेयर लाइन ब्रांडिंग उपलब्ध है। 500 सेट मासिक उत्पादन क्षमता पर डिलीवरी का समय 15-20 दिन, अनुरोध पर छोटी लीड टाइम असेंबली लाइन आपूर्ति। हमारे अपने उत्पादन लाइन से निर्यात लकड़ी के केस पैकिंग और कंटेनर लोडिंग।
इलेक्ट्रॉनिक्स असेंबली लाइन के प्रवेश और निकास पर, एक सेमीकंडक्टर उत्पादन लाइन प्रिंटर से पहले और बाद में, और बैटरी उत्पादन लाइन परीक्षण क्षेत्र को खिलाने वाली एसएमटी कोशिकाओं में उपयोग किया जाता है।
ऑपरेटिंग साइड को एलईडी लाइटिंग असेंबली लाइन बार, पावर सॉकेट स्ट्रिप और पत्रिकाओं के लिए एक पार्ट्स बिन ब्रैकेट के साथ व्यवस्थित किया गया है, साथ ही एक वैकल्पिक कूलिंग फैन वर्कस्टेशन भी है। काम की ऊंचाई को एर्गोनोमिक असेंबली लाइन इंटरफ़ेस के लिए आसन्न कन्वेयर से मेल खाने के लिए सेट किया गया है, समायोज्य ऊंचाई कन्वेयर पैरों का उपयोग करके।
पत्रिका लिफ्ट और पुशर क्षेत्रों को सुरक्षा गार्डरेल कन्वेयर पैनल और पिंच पॉइंट सुरक्षा कवर के साथ संरक्षित किया जाता है, साथ ही बेल्ट पर एक अर्ध बंद कन्वेयर डिजाइन, सामने पैनल पर आपातकालीन स्टॉप कन्वेयर बटन के साथ। SMEMA इंटरफ़ेस केबलिंग इकाई को अपस्ट्रीम और डाउनस्ट्रीम मशीनों से जोड़ती है, और ASRS एकीकरण नोट्स उपलब्ध हैं।
