द्विपक्षीय स्वचालित पीसीबी प्लग-इन लाइन

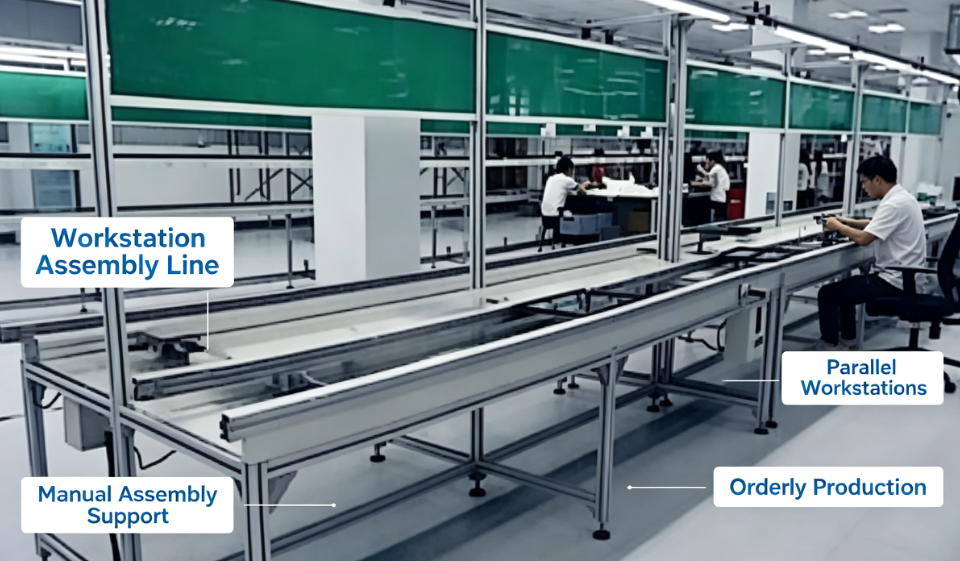

जेपी-डीआईपी800-बी द्विपक्षीय स्वचालित प्लग-इन लाइन विशेष रूप से इलेक्ट्रॉनिक्स निर्माण कार्यशाला में डीआईपी थ्रू-होल घटक सम्मिलन असेंबली के लिए डिज़ाइन की गई है। यह दोहरी-तरफ़ा काम करने वाला कन्वेयर एल्यूमीनियम मिश्र धातु फ्रेम और एंटी-स्टैटिक बेल्ट ट्रांसमिशन सिस्टम को अपनाता है, जिससे ऑपरेटर पीसीबी रेसिस्टर, कैपेसिटर, कनेक्टर और अन्य थ्रू-होल पार्ट्स प्लगिंग कार्य के लिए एक साथ लाइन के दोनों तरफ काम कर सकते हैं। यह एक पूर्ण डीआईपी असेंबली उत्पादन वर्कफ़्लो बनाने के लिए एसएमटी उत्पादन लाइन, वेव सोल्डरिंग मशीन, पीसीबी लोडर और अनलोडर के साथ निर्बाध रूप से जुड़ सकता है। उपभोक्ता इलेक्ट्रॉनिक्स, घरेलू उपकरण, बिजली आपूर्ति बोर्ड, ऑटोमोटिव इलेक्ट्रॉनिक्स, नियंत्रण सर्किट बोर्ड असेंबली कार्यशाला के लिए व्यापक रूप से लागू।

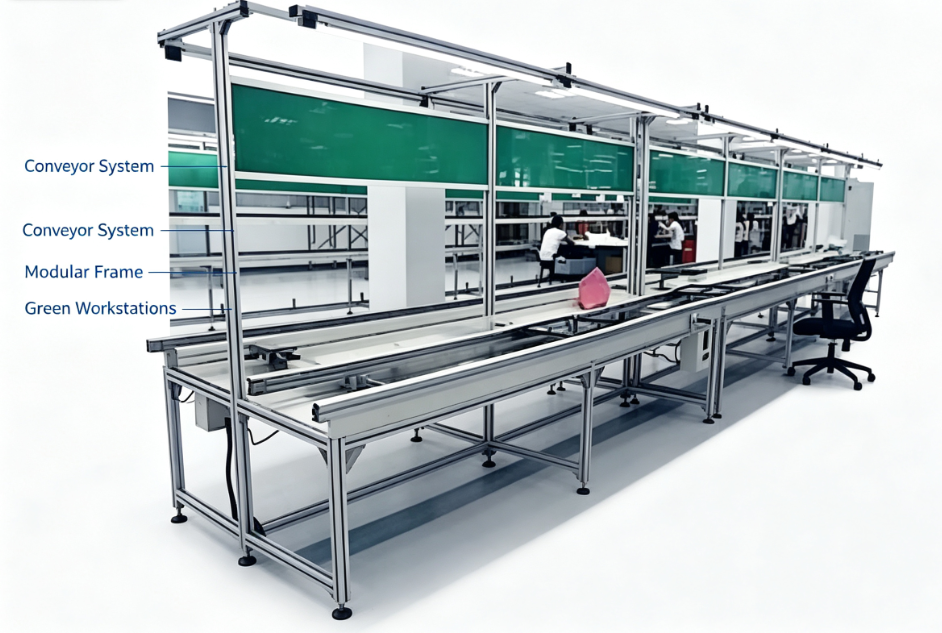

मुख्य संरचना और सामग्री

1. फ्रेम: उच्च-शक्ति 6063-T5 औद्योगिक एल्यूमीनियम प्रोफाइल फ्रेम, एनोडाइज्ड सतह उपचार, संक्षारण-रोधी, मजबूत संरचना, आसान असेंबली और डिस्सेम्बली। क्षैतिज समतल करने के लिए समायोज्य फुट कप, असमान कारखाने के फर्श के अनुकूल।
2. कन्वेयर बेल्ट: आयातित एंटी-स्टैटिक ग्रीन पीवीसी बेल्ट, सतह प्रतिरोध 10⁶~10⁹Ω, संवेदनशील इलेक्ट्रॉनिक पीसीबी घटकों को ईएसडी क्षति से बचाने के लिए स्थैतिक बिजली को प्रभावी ढंग से समाप्त करता है। घिसाव-प्रतिरोधी, कम शोर, लंबा सेवा जीवन।
3. गाइड रेल: कस्टम एल्यूमीनियम मिश्र धातु पीसीबी गाइड स्लॉट, समायोज्य चौड़ाई, विभिन्न पीसीबी बोर्ड आकारों का समर्थन करता है। एंटी-ड्रॉप प्लेट डिज़ाइन ट्रांसमिशन के दौरान सर्किट बोर्ड को गिरने से रोकता है।
4. पावर और ड्राइव सिस्टम: 220V सिंगल-फेज वेरिएबल स्पीड मोटर, 0.1~5 मीटर/मिनट से स्टेपलेस स्पीड रेगुलेशन। स्थिर चेन ट्रांसमिशन, कम घर्षण, पीसीबी बोर्डों पर कोई तेल प्रदूषण नहीं।
5. वर्कस्टेशन सहायक उपकरण: ग्रीन एंटी-स्टैटिक वर्किंग पैनल, टॉप हैंगिंग लाइटिंग सिस्टम, पावर सॉकेट रैक, कंपोनेंट स्टोरेज रैक, वायर मैनेजमेंट ग्रूव से लैस। प्रत्येक स्टेशन पर ईएसडी ग्राउंडिंग पोर्ट आरक्षित है।

मुख्य विशेषताएं

तकनीकी पैरामीटर

अनुप्रयोग उद्योग

घरेलू उपकरण सर्किट बोर्ड, स्विचिंग पावर सप्लाई, एलईडी ड्राइवर बोर्ड, ऑटोमोटिव इलेक्ट्रॉनिक कंट्रोल बोर्ड, औद्योगिक नियंत्रक पीसीबी, चिकित्सा इलेक्ट्रॉनिक सर्किट बोर्ड, सुरक्षा उपकरण मदरबोर्ड और अन्य डीआईपी थ्रू-होल असेंबली उत्पादन।

कस्टम सेवा

हम पूर्ण गैर-मानक अनुकूलन का समर्थन करते हैं। हमारी इंजीनियरिंग टीम आपके कार्यशाला के आकार, पीसीबी आयाम, उत्पादन क्षमता की आवश्यकता के अनुसार लेआउट ड्राइंग, 3डी सिमुलेशन बना सकती है। हम ऑन-साइट इंस्टॉलेशन मार्गदर्शन, संचालन प्रशिक्षण और बिक्री के बाद रखरखाव सेवा प्रदान करते हैं।
